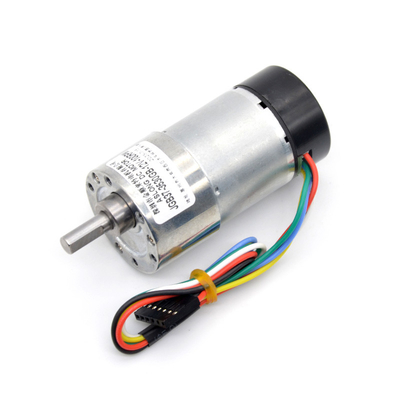

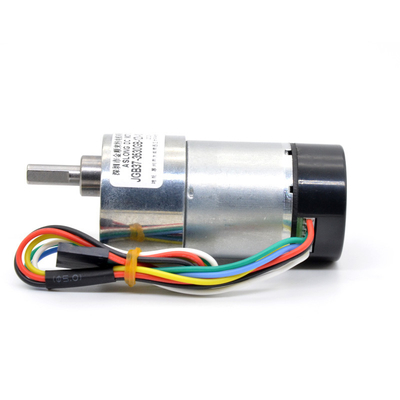

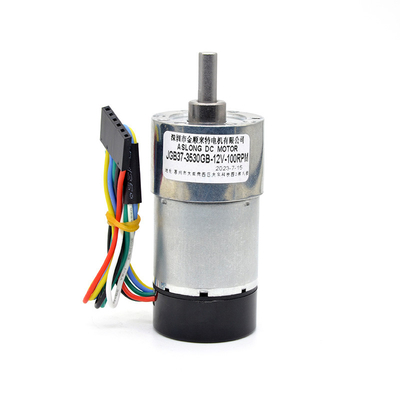

37mm 12v 24v 1600Rpm Yüksek Torklu Dişli Motor Enkoderli Eksantrik Mil

37mm 12v 24v 1600Rpm Yüksek Torklu Dişli Motor Enkoderli Eksantrik Mil
37mm 12v 24v 1600Rpm Yüksek Torklu Dişli Motor Enkoderli Eksantrik Mil 37mm 12v 24v 1600Rpm Yüksek Torklu Dişli Motor Enkoderli Eksantrik Mil 37mm 12v 24v 1600Rpm Yüksek Torklu Dişli Motor Enkoderli Eksantrik Mil

Büyük resim :  37mm 12v 24v 1600Rpm Yüksek Torklu Dişli Motor Enkoderli Eksantrik Mil

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: ASLONG
Sertifika: Rosh,CE
Model numarası: JGB37-3530GB
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10
Fiyat: Negotiation
Ambalaj bilgileri: 144 adet/karton
Teslim süresi: 3-7 iş günü
Ödeme koşulları: L/C, T/T, MoneyGram
Yetenek temini: 10000 adet/hafta

37mm 12v 24v 1600Rpm Yüksek Torklu Dişli Motor Enkoderli Eksantrik Mil

Açıklama
kullanım: Kendin Yap için komütasyon: fırçalanmış
Hız (RPM): 6-1600rpm Tip: Enkoderli DC Dişli Motor
Yeterlik: IE 1 İnşaat: Kalıcı Mıknatıs
Malzeme: Paslanmaz çelik Gerilim: 12V/24V
Vurgulamak:

37mm Yüksek Torklu Dişli Motoru

,

Eksantrik Mil Yüksek Torklu Dişli Motoru

,

Rosh Küçük DC Dişli Motorları

37mm 12v 24v 1600 Rpm Enkoderli Yüksek Torklu Dc Dişli Motor



37mm Çap Tüm Metal Dişli Kutusu 12v 24v Enkoderli DC Dişli Motor 7RPM ila 1600 rpm Redüktörlü motor motop Yüksek Torklu Eksantrik Mil



motorun tanıtımı

1. Motorun adı : DC Redüktörlü Motor 12V 24V Enkoderli ve koruyucu kapaklı

2. Nominal voltaj DC 12V ve DC 24V'ye sahiptir

3. DC 12V ;Yüksüz hızı seçebilirsiniz:
6rpm/10rpm/18.5rpm/30rpm/38rpm/56rpm/89rpm/167rpm/267rpm/500rpm/800rpm

0,32 ila 41 KG.CM arasında nominal tork;durak torku: 1.16-50KG.CM arasında, proje yükünüzün nominal torku aşmaması önerilir;DC 12V'de yüksüz bir hız seçin, karşılık gelen nominal tork ve durma torku olacaktır, lütfen aşağıdaki parametre tablosuna bakın.

4. DC 24V ;Yüksüz hızı seçebilirsiniz:
12rpm/20rpm/37rpm/60rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm

0,4 ila 50 KG.CM arasında nominal tork;durak torku: 1.7-60KG.CM arasında, proje yükünüzün nominal torku aşmaması önerilir;DC 24V'de yüksüz bir hız seçin, karşılık gelen nominal tork ve durma torku olacaktır, lütfen aşağıdaki parametre tablosuna bakın.

5. Motorun dönüş yönü: Sağa veya sola, Destek Ters;
Pozitif ve negatif elektrotların bağlanma şeklini değiştirerek motorun saat yönünde veya saat yönünün tersine dönüşünü kontrol edin

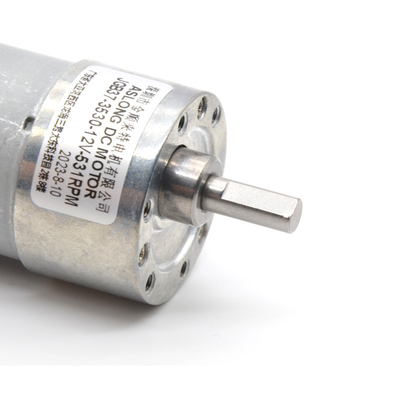

6. Motorun şaft şekli : D tipi, motorun tüm boyutları için lütfen aşağıdaki boyut tablosuna bakın.

7. Dişli malzemesi: Metal dişliler motorun daha uzun süre dayanmasını sağlar

8. Motorun hızı, hız kontrolörü kullanılarak ayarlanabilir.

9. Motor çalışırken standart gürültüye sahiptir.Eğer projenizin motorun çalışma gürültüsü için gereksinimleri varsa, lütfen satın almadan önce bize danışın.Size bazı önerilerde bulunacağız.Teşekkürler.

Motor ters çevrildiğinde, motorun çalışma sesi normal olan ileri dönüşten daha büyük olacaktır.

10. Bu motor, çeşitli mikro otomasyon ekipmanları için uygundur.Satın almadan önce seçtiğiniz motor voltajının ve torkunun projenizin voltajına ve yüküne uygun olduğunu teyit ettiğiniz sürece bu motorun kullanım kapsamının bir sınırı yoktur.
Örneğin Oyuncak Araba ;Elektrikli perdeler ;Reklam panosu motorları ;Ev aletleri vb.

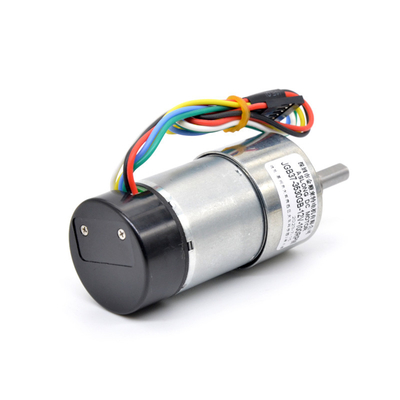

Enkoder tanıtımı

1. Üstün özellikler: Bu motor, kodlayıcı ile;motorun bir hız ölçme işlevi vardır;

2. Kodlayıcı yüksek performansa sahiptir ve iki kanallı ve üç kanallı artımlı manyetik kodlayıcıdır.Zorlu ortamlara uyum sağlayabilir.Her manyetik kodlayıcı, motoru algılamak için bir manyetik ızgara ve manyetik hassasiyet içerir.Çıkışın iki kanalının karesel faz açısı 90 santigrat derece kare dalgadır, motorun iki sinyal hattı vardır, motor bir dönüş döner, her çıkış 16 kare dalga

Aşağıdaki enkoder bağlantısının şematik bir diyagramıdır;devre çıkışı ;kare dalga çıkışı

Kablolama yöntemi

Kırmızı çizgi : DC güç kaynağının pozitif kutbu motora bağlı

Siyah tel : DC güç kaynağının motora bağlı negatif kutbu

Yeşil hat : Sensör toprağı

Mavi çizgi : Sensör güç kaynağı

Sarı kablo : Sinyal A çıkış noktası

Beyaz çizgi : Sinyal B çıkış noktası

  •





  • 37mm 12v 24v 1600Rpm Yüksek Torklu Dişli Motor Enkoderli Eksantrik Mil 037mm 12v 24v 1600Rpm Yüksek Torklu Dişli Motor Enkoderli Eksantrik Mil 1

  •

  • Yapılar :

    1. Tüm metal dişlileri kullanın

    2. Süper yüksek iletkenlik ve yüksek sıcaklık direncine sahip saf bakır bobin

    3. Motorun enkoderi vardır, devir sayısını ölçebilirsiniz.

    4. Yüksek kaliteli dişliler kullanılarak, dişliler ısıl işleme tabi tutulur ve aşınmaya karşı daha dayanıklıdır, bu da motorun daha uzun süre dayanmasını sağlar.

    5. Bu bağlantının motorunun koruyucu kapağı yoktur.Koruyucu kapaklı bir motora ihtiyacınız varsa, lütfen satın almadan önce bizimle iletişime geçin.

37mm 12v 24v 1600Rpm Yüksek Torklu Dişli Motor Enkoderli Eksantrik Mil 2

Motor parametre tablosu:

Proje yükünüz motorun anma torkunu geçmemelidir, aksi takdirde motorun ömrü kısalacaktır.

Aşağıdaki tablodaki parametreler motor bağlantı anma gerilimi 12v / 24v için parametrelerdir.

Motor, nominal olmayan bir voltaj girişine bağlanırsa, motorun tüm parametreleri değişecektir.

JGB37-3530 Oran Volt DC12V

Azaltma Oranı 6.25 10 18.8 30 56 90 131 168 270 506 810
Yüksüz Akım (ma) <120 <120 <120 <120 <120 <120 <120 <120 <120 <120 <120
Yüksüz devir/dakika 1600 1000 S31 333 178 111 76 S9 37 20 12
Yük torku (Kg,cm) 0,3 0.38 0.7 1.14 2.1 3.4 5 6.3 10 19 30
Yük Devri 1120 800 424 266 412 88 60 47 29 16 9
Yük Akımı (ma) <400 <400 <400 <400 <400 <400 <400 <400 <400 <400 <400
Maksimum Tork (Kg.cm) 1 1.S2 2.8 4.5 8.4 13 20 25 Maksimum 40KG
Dişli kutusu uzunluğu (rrm) 19 19 22 22 24 24 26.5 26.5 26.5 29 29

JGB37-3530 Oran Volt DC24V

Azaltma Oranı 6.25 10 18.8 30 56 90 131 168 270 506 810
Yüksüz Akım (ma) <S0 <50 <50 <50 <50 <50 <50 <50 <50 <50 <S0
Yüksüz devir/dakika 960 600 319 200 107 66 45 35 22 12 7
Yük torku (Kg,cm) 0,2 0.29 0,54 1.1 1.6 2.61 3.7 4.8 7.8 14 23
Yük Devri 672 480 255 160 85 52 36 28 18 10 5.6
Yük Akımı (ma) <100 <100 <100 <100 <100 <100 <100 <100 <100 <100 <100
Maksimum Tork (Kg.cm) 1 1.16 2.1 4.4 6.4 10 14.8 19 Maksimum 31KG
Şanzıman uzunluğu (mm) 19 19 22 22 24 24 26.5 26.5 26.5 29 29





Enkoderli JGB37-3530 motorunu satın alabilirsiniz. 37mm 12v 24v 1600Rpm Yüksek Torklu Dişli Motor Enkoderli Eksantrik Mil 3
Sadece ayrı bir motora sahip olmak istiyorsanız, sadece JGB37-3530 motorunu seçebilirsiniz. 37mm 12v 24v 1600Rpm Yüksek Torklu Dişli Motor Enkoderli Eksantrik Mil 4
Ayrıca 3530C motorunu da sunuyoruz









SSS

1.Q: Ticaret şirketi veya üretici misiniz?

A: biz fabrikayız.14 yıldan fazla bir süredir mikro dc motor ve dc dişli motor konusunda uzmanız.

2.Q: Yeni bir müşteri için ödeme süresi nedir?

C: Yeni müşterimiz için Master Card, Visa vb. ile çevrimiçi ödeme yapabilen bir Ali Güvence Siparişi Çevrimiçi düzenleyebiliriz. Müşteri ayrıca PayPal veya TT vb. ile ödeme yapabilir.

3.Q: Web sitenizde uygun bir motor bulamıyorum, motoru benim için özelleştirebilir misiniz?

C: Evet, müşterilerimizin ihtiyaçlarına göre uygun bir motoru özelleştirebiliriz.

4.Q: Motorlar için sertifikalarınız var mı?

C: Evet, CE, FCC, ISO vb. sertifikalara sahibiz. Diğer sertifika gereksinimleriniz varsa, sizin için uygulayabiliriz.

5.Q: Kalite Kontrolünüz nasıl?

C: Her üretim hattı sürecinde profesyonel kontrol ekibimiz var.Tüm motoru bitirdikten sonra, motoru test etmek için tüm kaliteli makineye sahibiz.Sertlik Test Cihazı, 2.5D Görüntü Test Cihazı, Tuz Püskürtme Odası, Ömür Test Cihazı, Sıcaklık Test Cihazı ve Gürültü test cihazı vb.
