Ürün ayrıntıları:
|
| kullanım: | Robot Akıllı Araba Elektronik için | komütasyon: | fırçalanmış |
|---|---|---|---|
| Hız (RPM): | 15-20000rpm | Tip: | Enkoderli 545 Dc Dişli Motor |
| Yeterlik: | IE 1 | Yapı: | Kalıcı Mıknatıs |
| Malzeme: | paslanmaz çelik | Gerilim: | 6V/12V/24V |
| Vurgulamak: | 2000RPM Hız Düşürme Dişli Motoru,Rosh Hız Düşürme Dişli Motoru,2000RPM mini metal dişli motor |
||

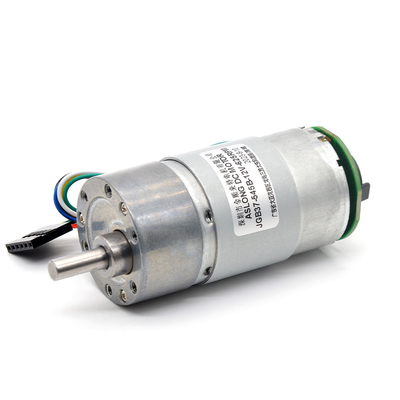

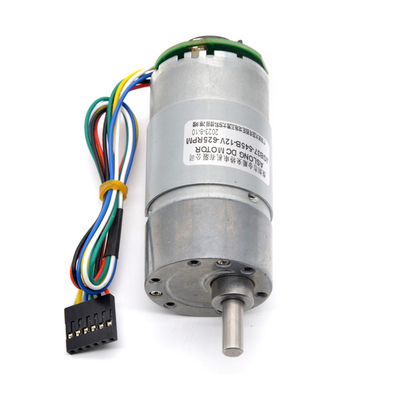

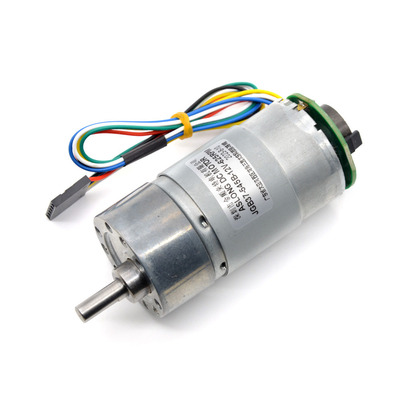

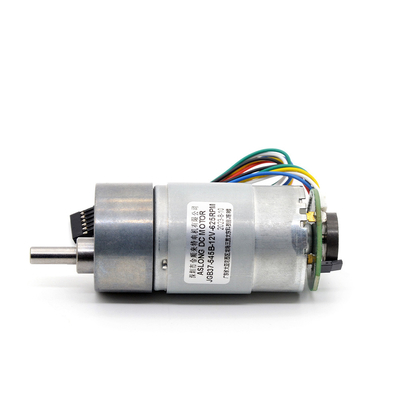

2000 RPM Metal Hız Azaltma Dişli Motoru Yüksek Torklu 24V DC Enkoderli
24V DC 15 ila 2000 RPM Yüksek Tork Hızı Azaltma Dişli Motoru, Holzer Enkoderli ve Metal Şanzımanlı
Hız Düşürücü Dişli MotorŞartname
① Motorun adı: Enkoderli DC Redüktörlü Motor
② Bu motor için seçebileceğiniz voltaj DC 6V'dir;DC 12V ve DC 24V
③ Motorun voltajını seçtikten sonra satın almak için aşağıdaki hızlardan birini seçebilirsiniz.Aşağıdaki hızlar, yük hızına değil, motorun yüksüz hızına atıfta bulunur;
Örneğin 4RPM, motorun yüksüz olarak dakikada 4 kez dönmesi anlamına gelir.
DC 6V ;Yüksüz hızı seçebilirsiniz:
4rpm/6rpm/11rpm/19rpm/24rpm/35rpm/55rpm/104rpm/166rpm/312rpm/500rpm.
DC 12V ;Yüksüz hızı seçebilirsiniz:
8rpm/12rpm/23rpm/37rpm/47rpm/70rpm/110rpm/208rpm/332rpm/625rpm/1000rpm.
DC 24V ;Yüksüz hızı seçebilirsiniz:
15rpm/24rpm/46rpm/75rpm/95rpm/140rpm/223rpm/415rpm/660rpm/1250rpm/2000rpm.
Hızlardan birini seçin, buna karşılık gelen bir yük anma torku olacaktır, bu nedenle motorun yüksüz hızını seçtiğinizde, projenin yüküne göre motorun yük anma torkuna başvurmanızı öneririz. motorun durma torku.
Motorun hızı farklıdır ve motorun torku da farklıdır.Örneğin seçtiğiniz motor parametresi 12v 8rpm, motorun torku 35KG.CM, seçtiğiniz motor parametresi 12v 1000rpm ise motorun torku 0,5KG.CM.Yani seçtiğiniz motor hızı ne kadar düşükse, motorun torku o kadar büyük olur.Tersine, seçtiğiniz hız ne kadar yüksek olursa, motorun torku o kadar küçük olur.
Bazı insanlar şüphe duyacak.Bu motorun maksimum hızı 1000rpm gibi satın alınırsa, motorun hızını 1000rpm'den 8rpm'ye düşürürsek, motor 8rpm'de çalışırken motorun torku 35kg'a ulaşabilir mi?
Bu imkansız.Motorun hızı ayarlandığında, hız azaldıkça motorun torku da azalacaktır.Örneğin satın aldığınız motorun hızı 1000rpm ve motorun torku 0,5KG.CM'dir.Motorun hızını düşürdüğünüzde motorun torku 0,5 KG'den daha düşük olacaktır.Motorun hızı büyük ölçüde azaltılırsa, motorun torku da büyük ölçüde azalacaktır.
Bu motorun en düşük hızını 8rpm gibi satın alırsanız, motorun torku 35kg, motorun hızını 8rpm'den 1rpm'ye düşürürseniz, motorun torku da 35kg'dan daha düşük olacaktır.
Bu nedenle, motor yavaşladıktan sonra motorun nihai torkunun projenizin yüküne ulaşıp ulaşamayacağını düşünmeniz gerekir.Değilse, diğer daha düşük hızları veya diğer motorları seçmeyi düşünmeniz gerekir.
Hızla tork değişimi prensibi hakkında bizimle iletişime geçebilirsiniz, satın alma hatalarından kaçınmanıza yardımcı olabiliriz, teşekkürler!
④ Satın aldığınız motorun parametrelerinin 12v 8rpm olduğunu varsayarsak, motorun ayarlanabilir hız aralığı 0rpm-8rpm yani satın almayı seçtiğiniz hız ayarlanabilir maksimum hız aralığıdır.
⑤ Motorun dönüş yönü: Sağa veya sola, Destek Ters;
Pozitif ve negatif elektrotların bağlanma şeklini değiştirerek motorun saat yönünde veya saat yönünün tersine dönüşünü kontrol edin.
⑥ Motorun şaft şekli: motor şaftının çapı 6 mm'dir, motorun tüm boyutları için lütfen aşağıdaki boyut tablosuna bakın.
⑦ Dişli malzemesi: Metal dişliler motorun daha uzun süre dayanmasını sağlar
⑧ Motor çalışırken standart gürültüye sahiptir.Eğer projenizin motorun çalışma gürültüsü için gereksinimleri varsa, lütfen satın almadan önce bize danışın.Size bazı önerilerde bulunacağız.Teşekkür ederim.
Motor ters çevrildiğinde, motorun çalışma sesi normal olan ileri dönüşten daha büyük olacaktır.
⑨ Bu motor çeşitli akıllı cihazlar için uygundur, ancak satın almadan önce motorun boyutunun, voltajının, hızının ve torkunun cihazınıza uygun olup olmadığını dikkatlice kontrol etmeniz gerekir.

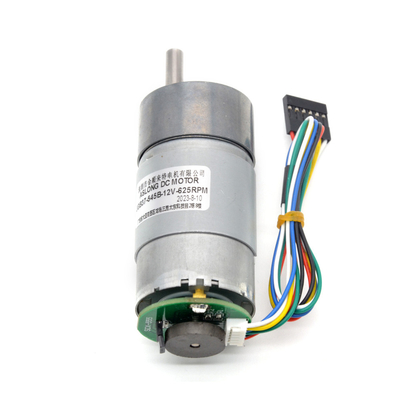

Aşağıdaki kodlayıcı tanıtımıdır
① Çıkış sinyali: kare dalga (varsayılan) AB fazı
② Çalışma sıcaklığı aralığı: -40 santigrat derece ila 120 santigrat derece
③ Bu kodlayıcı, iki kanallı ve üç kanallı bir artımlı manyetik kodlayıcıdır.Zorlu ortamlarda kullanıma uygundur.Her manyetik kodlayıcı, motoru algılamak için bir manyetik ızgara ve manyetik hassasiyet içerir.Çıkış, 90 derece kare dalga dörtlü faz açısına sahip iki kanala sahiptir;Motor bir kez döner ve A ve B sinyallerinin her biri 16 darbe verir.
④ Enkoder özellikleri: AB iki fazlı kodlayıcı 17 telli temel sinyal voltajı 3,3V veya 5V
⑤ Kablolama özellikleri: XH2.5-6PIN terminal konnektörü
Enkoderin bağlantı tanıtımı
(1) Kırmızı çizgi: motorun pozitif kutbu;DC güç kaynağının pozitif kutbuna bağlayın
(2) Siyah çizgi: motorun eksi kutbu;DC güç kaynağının negatif kutbunu bağlayın
(3) Yeşil hat: Hall Sensörü GND
(4) Mavi çizgi: Sensör güç kaynağı (Hall Sensörü Vcc)
(5) Sarı çizgi: Sinyal A çıkış noktası (Hall Sensör A Vout)
(6) Beyaz çizgi: Sinyal B çıkış noktası (Hall Sensör B Vout)
Veri Sayfası:
| Modeli: JGB37-545B | Yüksüz | Yükte | Ahır | Vites kutusu Uzunluk |
|||||
| Azaltma oranı | anma voltajı | ||||||||
| Hız | Akım | tork | Hız | Akım | tork | Akım | |||
| V | devir | mA | Kg.cm | devir | A | KG.CM | A | mm | |
| 6.3 | 6 | 500 | 100 | 0,2 | 400 | 0.45 | 1.5 | 1.8 | 19 |
| 10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
| 19 | 6 | 166 | 100 | 0,8 | 140 | 0.45 | 4.7 | 1.8 | 22 |
| 30 | 6 | 104 | 100 | 1.2 | 88 | 0.45 | 7.5 | 18 | 22 |
| 56 | 6 | 55 | 100 | 22 | 47 | 0.45 | 14 | 18 | 24 |
| 90 | 6 | 35 | 100 | 32 | 29 | 0.45 | 22 | 1.8 | 24 |
| 131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1.8 | 265 |
| 168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | Yasaklama kilitlendi | 265 |
| 270 | 6 | 11 | 100 | 10 | G | 0.45 | 35 | 265 | |
| 506 | 6 | 6 | 100 | 20 | 5 | 0.45 | 35 | 29 | |
| 810 | 6 | 4 | 100 | 32 | 3 | 0.45 | 35 | 29 | |
| 63 | 12 | 1000 | 200 | 0,5 | 800 | 1 | 3 | 5 | 19 |
| 10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
| 19 | 12 | 332 | 200 | 1.4 | 280 | 1 | 94 | 5 | 22 |
| 30 | 12 | 208 | 200 | 1.5 | 176 | 1 | 15 | 5 | 22 |
| 56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
| 90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | Yasaklama kilitlendi | 24 |
| 131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
| 168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
| 270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
| 506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
| 810 | 12 | 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
| 63 | 24 | 2000 | 400 | 01 | 1660 | 1.9 | 6 | 11 | 19 |
| 10 | 24 | 1250 | 400 | 1.6 | 1050 | 1.9 | 10 | 11 | 19 |
| 19 | 24 | 660 | 400 | 03 | 558 | 1.9 | 19 | H | 22 |
| 30 | 24 | 415 | 400 | 3.9 | 350 | 1.9 | 30 | 11 | 22 |
| 56 | 24 | 223 | 400 | 09 | 187 | 1.9 | 35 | Yasaklama kilitlendi | 24 |
| 90 | 24 | 140 | 400 | 14 | 115 | 1.9 | 35 | 24 | |
| 131 | 24 | 95 | 400 | 20 | 80 | 1.9 | 35 | 265 | |
| 168 | 24 | 75 | 400 | 26 | 62 | 1.9 | 35 | 265 | |
| 270 | 24 | 46 | 400 | 35 | 38 | 1.9 | 35 | 265 | |
| 506 | 24 | 24 | 400 | 35 | 20 | 1.9 | 35 | 29 | |
| 810 | 24 | 15 | 400 | 35 | 13 | 1.9 | 35 | 29 | |
