Ürün ayrıntıları:
|
| kullanım: | Ev Aletleri, Elektrikli Bisiklet | komütasyon: | fırçalanmış |
|---|---|---|---|
| hız(rpm): | 12-1360rpm | Tip: | Enkoderli ve Boşluklu Dişli Motor |
| Yeterlik: | IE 1 | Yapı: | Kalıcı Mıknatıs |
| Malzeme: | Paslanmaz çelik | Voltaj: | 6V/12V/24V |
| Vurgulamak: | 25GA370 Küçük DC Dişli Motorlar,1360rpm Küçük DC Dişli Motorlar,25GA370 kodlayıcı dişli motor |
||

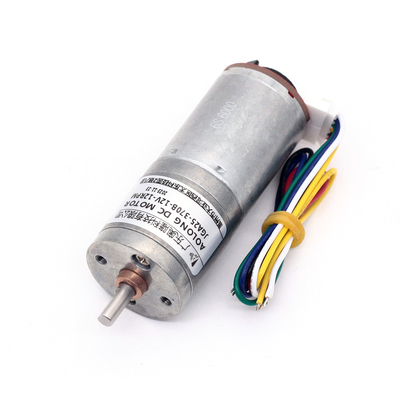

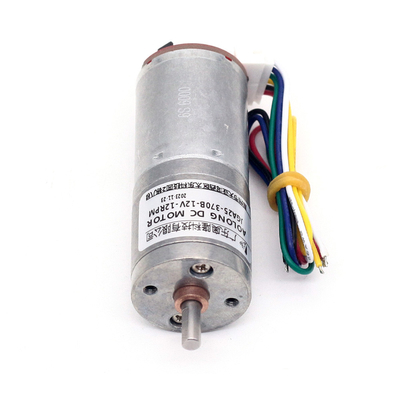

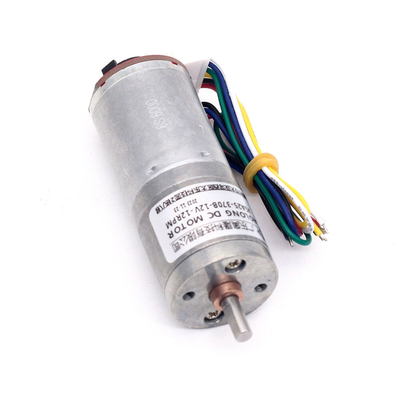

25GA370 Büyük Tork Küçük DC Dişli Motorlar Takometre Kodlayıcı ile 1360rpm
DC12V 25GA370 Takometre Kodlayıcılı Büyük Tork Hızı Azaltma Dişli Motoru
kodlayıcı dişli motorŞartname:
Voltaj: DC6V 12V 24V
Yüksüz Hız: 12RPM, 16RPM, 35RPM, 60RPM, 77RPM, 130RPM, 170RPM, 280RPM, 620RPM, 1360RPM
Hata: ±%5
Motor Çapı: 24.5mm

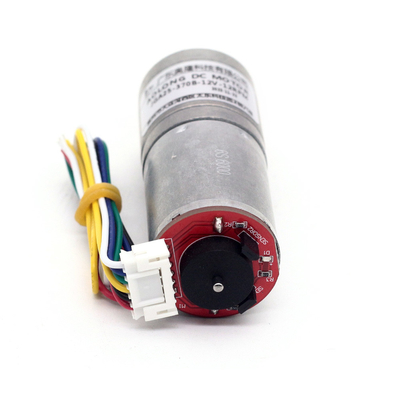

kablolar:
Kırmızı Tel - motorun pozitif güç kaynağı(+)
Siyah Kablo - motorun negatif güç kaynağı(-) Yeşil Kablo - kodlayıcının negatif güç kaynağı(-) (enkoderin pozitif ve negatif güç kaynağı yanlış bağlantıya izin vermez; Mavi Kablo - enkoderin(+) pozitif güç kaynağı (pozitif ve enkoderin negatif güç kaynağı yanlış bağlantıya izin vermiyor,(5-12v) Sarı Kablo - sinyal geri beslemesi (motor başına 11 sinyal bir daireyi döndürür) Beyaz Kablo - sinyal geri beslemesi (motor başına 11 sinyal bir daireyi döndürür)
Motor Gövde Uzunluğu: 40mm(ref)
Çıkış Mili Çapı: 4mm(D-tipi)
Çıkış Mili Uzunluğu: yaklaşık 9.5mm
Şanzıman Çapı: 25mm
Şanzıman Boyutu Ayrıntısı, lütfen tabloya bakın
Kablolama yöntemi:
Veri Sayfası:
| Yüksüz | Çıktı | Ahır | ||||||||
| anma gerilimi | rpm | Akım(ma) | rpm | Akım(ma) | Tork (Kg.cm) | Çıkış (W) | Tork (Kg.cm) | Akım(ma) | Oran (1:1) | Büyük beden) |
| 6v | 1363 | 80 | 1090 | 380 | 0.1 | 2 | 0,8 | 900 | 4.4 | 18 |
| 6v | 646 | 80 | 516 | 380 | 0.23 | 2 | 1.5 | 900 | 9.6 | 17.5 |
| 6v | 281 | 80 | 238 | 380 | 0,5 | 2 | 4 | 900 | 21 | 19 |
| 6v | 176 | 80 | 150 | 380 | 0.85 | 2 | 5 | 900 | 35 | 21 |
| 6v | 133 | 80 | 113 | 380 | 1.1 | 2 | 6 | 900 | 45 | 21 |
| 6v | 77 | 80 | 65 | 380 | 1,95 | 2 | 10 | 900 | 78 | 23 |
| 6v | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
| 6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
| 6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
| 6v | 16 | 80 | 13 | 380 | 9 | 2 | Yasaklı | 900 | 377 | 27 |
| 6v | 12 | 80 | 10 | 380 | 10 | 2 | Yasaklı | 900 | 500 | 18 |
| 12v | 1931 | 50 | 1351 | 250 | 0.11 | 4 | 0.44 | 1200 | 4.4 | 17.5 |
| 12v | 915 | 50 | 640 | 250 | 0.24 | 4 | 1 | 1200 | 9.6 | 19 |
| 12v | 399 | 50 | 279 | 250 | 0,55 | 4 | 2.2 | 1200 | 21 | 21 |
| 12v | 250 | 50 | 175 | 240 | 0.95 | 4 | 38 | 1200 | 35 | 21 |
| 12v | 188 | 50 | 131 | 240 | 1.26 | 4 | 5 | 1200 | 45 | 23 |
| 12v | 108 | 50 | 75 | 240 | 2.1 | 4 | 8.4 | 1200 | 78 | 23 |
| 12v | 82 | 50 | 57 | 240 | 2.88 | 4 | 11 | 1200 | 103 | 25 |
| 12v | 50 | 50 | 40 | 240 | 4.78 | 4 | 18 | 1200 | 171 | 25 |
| 12v | 37 | 50 | 29 | 240 | 6.3 | 4 | 14 | 1200 | 226 | 27 |
| 12v | 22 | 50 | 17 | 240 | 10 | 4 | Yasaklı | 1200 | 377 | 27 |
| 12v | 17 | 50 | 13 | 240 | 14 | 4 | Yasaklı | 1200 | 500 | 18 |
| 24v | 863 | 10 | 604 | 70 | 0.083 | 1 | 0,4 | 220 | 4.4 | 17.5 |
| 24v | 409 | 10 | 280 | 70 | 0.17 | 1 | 0.88 | 220 | 9.6 | 19 |
| 24v | 178 | 10 | 125 | 70 | 0,4 | 1 | 2 | 220 | 21 | 21 |
| 24v | 111 | 10 | 80 | 70 | 0.64 | 1 | 3.2 | 220 | 35 | 21 |
| 24v | 84 | 10 | 60 | 70 | 0.85 | 1 | 4.2 | 220 | 45 | 23 |
| 24v | 48 | 10 | 35 | 70 | 1.4 | 1 | 7.4 | 220 | 78 | 23 |
| 24v | 36 | 10 | 25 | 70 | 1.9 | 1 | 9.5 | 220 | 103 | 23 |
| 24v | 22 | 10 | 15 | 70 | 3.2 | 1 | 16 | 220 | 171 | 25 |
| 24v | 17 | 10 | 12 | 70 | 4.2 | 1 | 21 | 220 | 226 | 25 |
| 24v | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
| 24v | 7.5 | 10 | 5 | 70 | 9.5 | 1 | 47 | 220 | 500 | 27 |
